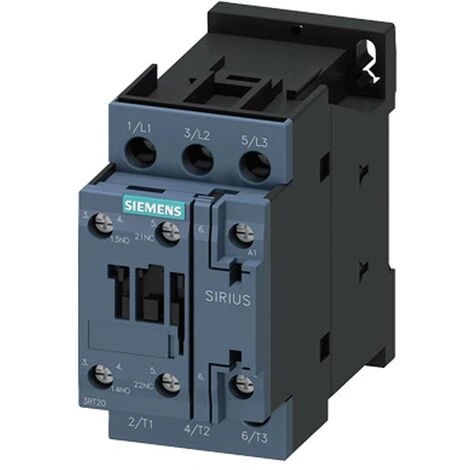

Contacteur Siemens 3 Pôles 25A S0 1NO+1NC 24VCA 3RT20261AB00

Caractéristiques

• Type de produit: Contacteur de puissance
• Description des pôles: 3P (tripolaire)
• Puissance maxi: 11000
• Courant circuit de commande: Courant alternatif
• Type(s) de contact(s): Normalement ouvert
• Fréquence assignée: 50
• Certification environnementale: NF CES

Contacteur de puissance Siemens, taille S0, avec les caractéristiques suivantes:

• Tension d’alimentation du contrôle 24 Vac
• Tension maximale admissible pour une séparation sûre des contacts de la bobine et des contacts principaux 400 Vac
• Tension de tenue aux chocs du circuit principal valeur nominale 6 kV – du circuit auxiliaire valeur nominale 6 kV
• Tension de fonctionnement avec AC-3 valeur nominale max. 690 V
• Nombre de pôles par circuit principal 3
• Nombre de contacts NO pour les contacts principaux 3
• Nombre de contacts NO pour les contacts auxiliaires avec commutation instantanée 1
• Nombre de contacts NF pour les contacts auxiliaires avec commutation instantanée 1
• Connexion DIN (universelle pour tout tableau de distribution du marché)
• Fréquence de fonctionnement à vide en CA 5 000 1/h
• Courant de fonctionnement 25 ampères
• 3 poteaux

Un contacteur est un dispositif permettant de fermer et d’ouvrir des circuits électriques, le plus souvent des circuits haute tension, par commande à distance.

La norme CEI 17-3 définit un contacteur (contacteur) comme un dispositif capable d’interrompre ou d’établir un courant dans un circuit. Pour ce faire, le dispositif ouvre et ferme les canaux de contact entre le système et la structure d’alimentation. En bref, une sorte d’interrupteur à utiliser pour toutes les éventualités.

Caractéristiques :

• Série Siemens
• Tension d’alimentation du contrôle 24 Vac
• Tension maximale admissible pour une séparation sûre entre la bobine et les contacts principaux 400 Vca.
• Tension de tenue aux chocs du circuit principal valeur nominale 6 kV – du circuit auxiliaire valeur nominale 6 kV
• Tension de fonctionnement avec AC- 3 valeur nominale max. 690 V
• Connexion DIN (universelle pour tout tableau de distribution du marché)
• Fréquence de commutation à vide en CA 5 000 1/h
• Courant de fonctionnement 25 ampères
• 3 poteaux
• Nombre de pôles par circuit principal 3
• Nombre de contacts NO pour les contacts principaux 3
• Nombre de contacts NO pour les contacts auxiliaires à commutation instantanée 1
• Nombre de contacts NF pour les contacts auxiliaires à commutation instantanée 1
• Durée de vie mécanique (cycles de commutation) du contacteur typ. 10.000.000, de contacteur avec bloc de contact auxiliaire monté, adapté à l’électronique typ. 5.000.000, de contacteur avec bloc de contact auxiliaire monté typ. 10.000.000
• Position de montage avec surface de montage verticale pivotant à +/-180°, avec surface de montage verticale inclinable à +/- 22,5° vers l’avant et l’arrière
• Type de vis de fixation et montage par encliquetage sur rail DIN 35 mm
• Degré de protection de la face avant IP20
• Hauteur 85 mm
• Hauteur 85 mm Largeur 45 mm
• Profondeur 97 mm

• Typologie : Contacteurs
• Tension : 24VAC
• Pôles : 3P
• Ampère : 25A
